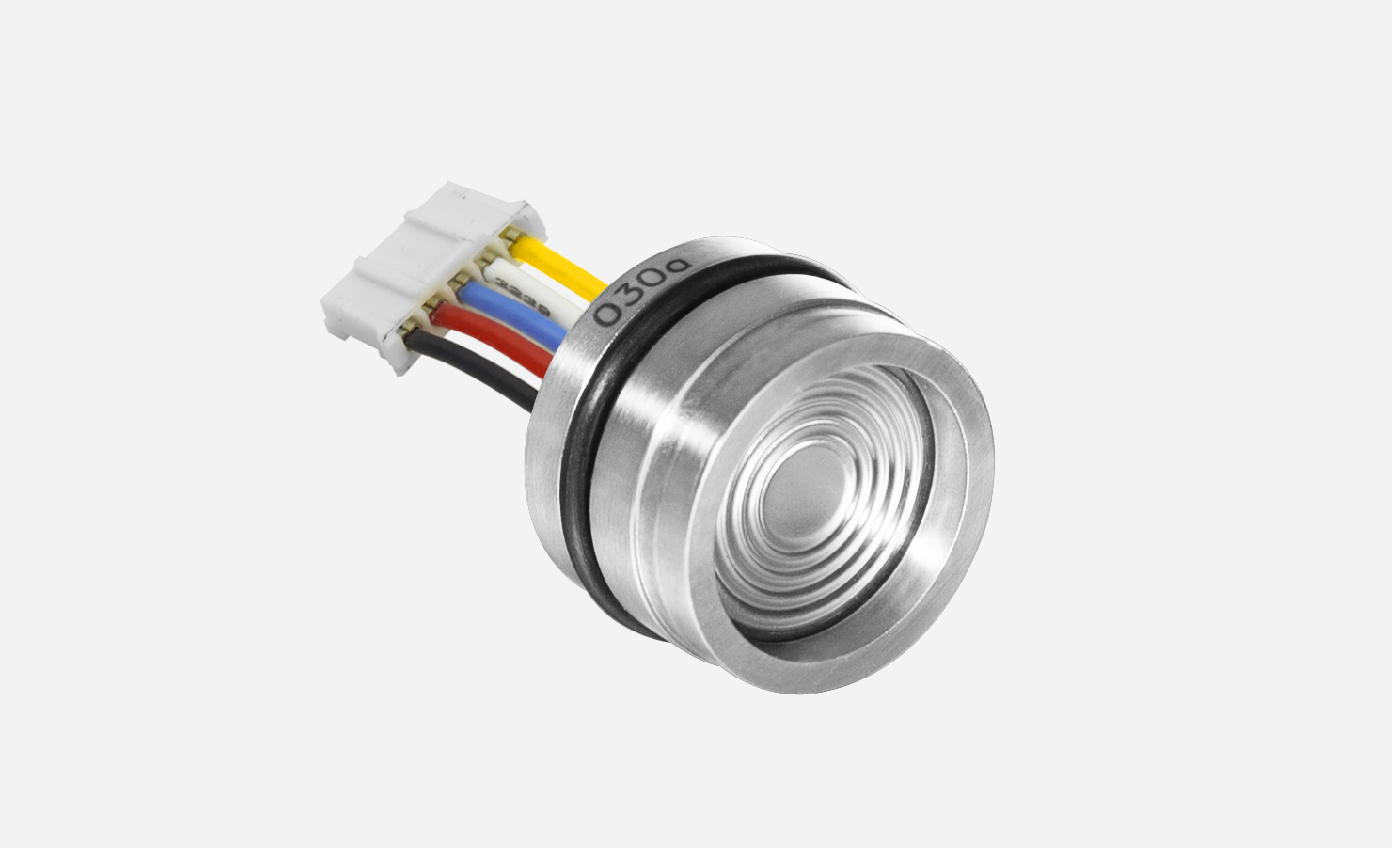

數字化傳感器采用的輸出形式有： I2C總線、SPI總線、Microwire/PLUS總線、one-wire單總線等。MPM3808型壓力傳感器是一款 I2C總線輸出的數字化產品。

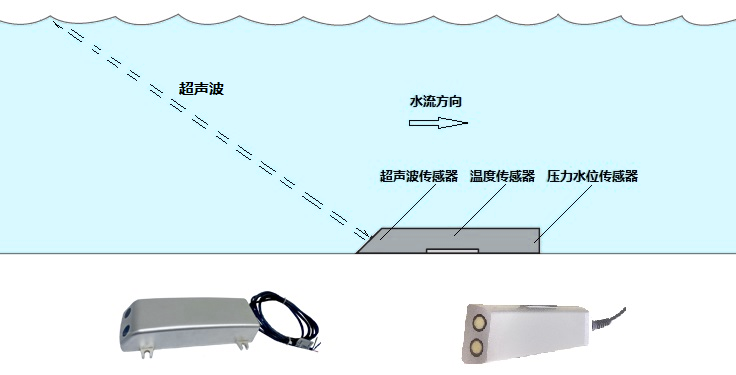

一體化水下明渠流量計是MPM3808傳感器一個典型的應用。
利用速度面積法，綜合計算所測液體的流量。非常適合于明渠、河道及難以建造標準斷面（如巴歇爾槽）的明渠流速、流量測量。
1、傳感器的輸出一致性誤差可以達到0.5%以內，傳感器的特性參數可完全相同，因而具有良好的互換性；

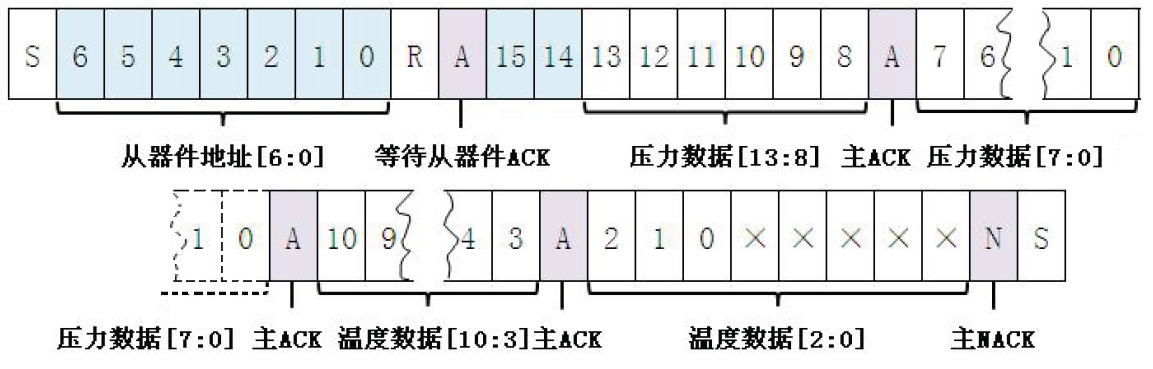

I2C主器件（如單片機）發送7 位從器件地址（0×28）和第8 位=1（讀），傳感器作為從器件發送一個確認信號（ACK）表示通訊連接成功。接著從器件向主器件返回兩個字節的壓力數據（P[13:8]和P[7:0]）、兩個字節的溫度數據（T[10：3]和T[2：0]）。 I2C通訊流程如下：
（I2C通訊流程）
Wire.begin(4,5);
// 初始化 I2C bus， SDA:4，SCL:5
Wire.beginTransmission(0x28);
// 開始一次傳輸數據
Wire.endTransmission(void);
// 通訊結束，主機發送STOP 信號
Wire.requestFrom(0x28, 4);
// 從0X28 設備讀取4個字節數據
Wire.available();
// 收到的是字節數
Wire.read();
// 收到的是數據, P1, P2，T1，T2
pressure = P1 <<8 | P 2;
// 14位壓力數據（BIN）
temperature = T1 <
// 11位溫度數據（BIN）
注意：單片機從MPM3808讀取的數據為碼值，壓力為14位二進制數（0 ~ 16383），溫度為11位二進制數（0 ~ 2047）。如，傳感器基本量程：0 ~ 300Kpa，輸出信號（5% ~ 95%）：819 ~ 15563，讀取的碼值與壓力、溫度的轉換如下圖：

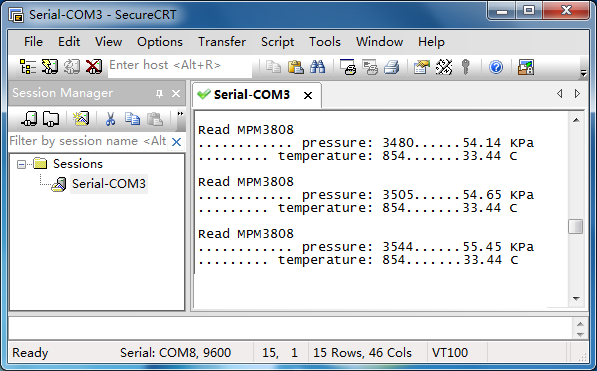

（如圖所示：將單片機采集到的I2C數據，通過串口用SecureCRT終端仿真打印顯示）
目前大多數傳感器應用是采用模擬輸出信號，但 I2C等數字輸出傳感器應用的便利性，已得到越來越多的設計人員認可。傳感器采用串行總線技術，可以使系統的硬件簡化、體積減小、可靠性提高，同時系統的升級和擴充極為容易。
