隨著石油需求量的增長與采油技術的提高，采油廢水處理量日益增大，有效的治理采油廢水污染及廢水資源的利用，已成為油田發展面臨的重點問題。

廢水處理首先要做的就是對采油廢水的精準計量。精確計量廢水的數量，才能科學合理的進行廢水處理與廢水調度。這些廢水在處理達標后，大部分要作為開采注入水，回注地層。

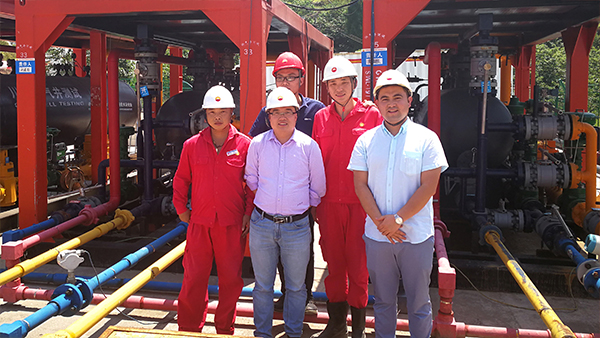

(西南石油鉆井平臺)

案例中西南石油鉆井平臺分布有6口井，使用3套地面測試流程對該平臺6口井進行返排、測試、試采等。早期使用的渦輪流量計，儀表計量數據與計量罐數據誤差達到20%以上，對現場資源造成極大浪費。

現場問題

1. 采油廢水攜帶大量懸浮固體物，渦輪流量計內葉片易卡塞損壞，需定期拆卸維護；

2. 不同管道與工藝環節使用的渦輪流量計不可通用，現場儀表維護困難；

3. 2寸管道流量小于70方/天，微小流量渦輪流量計不能準確計量；

4. 耦合裝置下端容易積累雜質，使得計量準確度低，部分站點微小流量甚至無法測量；

5. 采油廢水溫度高且含有不同的鹽類及其他雜質，容易腐蝕渦輪流量計。

麥克解決方案

根據客戶現場實際工況環境，目前困擾客戶的維護頻率高、單次維護量大的現狀。麥克傳感專門開發出符合現場使用的MFE600電磁流量計，產品具備如下特點：

1. 根據現場定制開發電路及軟件，能夠確保微小流量的檢測；

2. 傳感器特殊的結構設計，耐高溫的同時可以承受高壓；

3. 電磁流量計測量管道為通管徑，內部無阻流部件，不會堵塞，徹底杜絕了定期拆卸維護的工作；

4. 選擇防腐蝕的電極及襯里材料，可保證儀表長期使用；

5. 針對性更改通訊接口及通訊軟件，兼容客戶已有系統，降低了客戶更換儀表的成本。

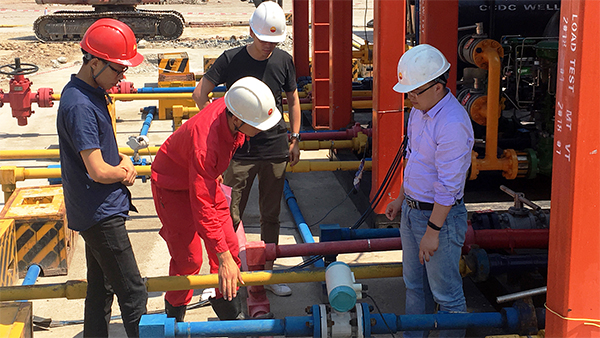

（技術現場作業指導）

石油現場有些場所滿足不了前五后三的直管段安裝需求，電磁流量計結合自身技術特點，在電極、襯里、電路板的計算算法及流量計的法蘭耐壓等級和密封方式RF或RTJ的靈活應用，保證產品現場的穩定使用。

（現場應用圖）

用戶價值

MFE600電磁流量計的應用，解決西南石油鉆井平臺計量測量平臺排液量，計量過程整體平穩可靠，在測試排液后期（日排液量低于 100 方）仍然能進行有效的流量計量。當管道內天然氣含量較少時波動范圍較小，整體平穩，且有效的消除了因儀表堵塞導致的生產事故等現象。

使用產品

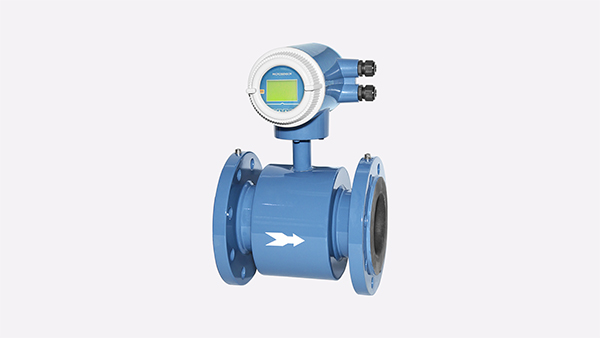

MFE600型一體式電磁流量計

口徑：DN10-DN800

準確度：0.5級

襯里：氯丁橡膠/聚氨酯襯里/PTFE/F46

電極材料：316L/HB/HC/鈦/鉭/鉑銥/碳化鎢

通信：RS485/RS232/GPRS

電 源：220V AC/24V DC/電池供電

隔爆型

聯系我們

電磁流量計在川慶油氣鉆井平臺實施測量的具體方案需參考實際情況，我們的技術團隊會根據現場環境為您提供最佳的產品解決方案。
